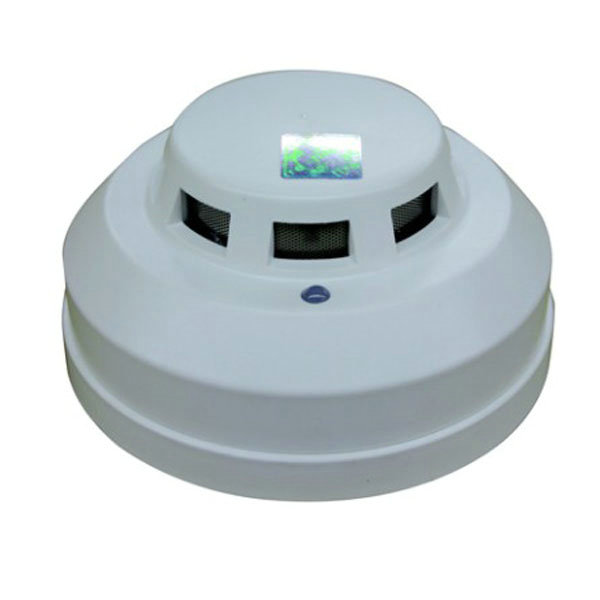

利达JQB-HX2132A煤制气可燃气体探测器

一、利达JQB-HX2132A煤制气可燃气体探测器概述

　　JQB-HX2132A煤制气可燃气体探测器可与E/EN系列二总线报警系统配合使用，主要适用场所为以可燃气体为燃料的厨房及燃气表房等场所。

JQB-HX2132A探测器当探测的可燃气体浓度超过报警浓度，则开始报警，报警时探测器的红灯闪亮，同时发出断续报警声音，当可燃气体浓度低于报警浓度时，探测器自动恢复到监测状态，绿色指示灯长亮，报警声音消失，当气敏元件发生故障时，橙色故障灯长亮，同时探测器发出持续报故障声响。

二、利达JQB-HX2132A煤制气可燃气体探测器主要技术指标

型号JQB-HX2132A

工作电压DC24v±15%

监视电流≤50MA

报警电流≤70MA

环境温度-10℃-55℃

相对湿度≤93%RH(40±2℃)

安装方式配合底座安装使用

外形尺寸103×53mm

重量0.16kg

三、利达JQB-HX2132A煤制气可燃气体探测器布线要求

1、二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0mm2的阻燃铜芯电缆（ZR-KVV2×1.0mm2），耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器。

2、DC24V电源总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2）或选用截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2），耐压≥250V。电源线总压降≤3V，否则应考虑增大导线截面积，导线截面积可根据下列公式计算选用：24V-[线长（KM）×2]×导线电阻（Ω/KM）×0.08(A)×可燃气体探测器个数≥15V

3、穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。
