利达LD6800G-2输入/输出模块接线安装技术
介绍：
利达LD6800G-2采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于防火卷帘门、消防风机、消防泵等设备的控制,可以与利达公司生产的全系列火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。满足GB16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》, 取得消防产品认证证书。
功能：
★ 二总线，无极性。
★ 电源总线，有极性。
★ 采用电子编码，占两个连续地址点（1～255）。
★ 可输出 2 路 DC 24V/1A 电压信号。
★ 可输入 2 个联动设备动作后的反馈输入信号。
★ 电源总线断电、输入线路断线、输出线路短路或断路时，模块返回故障信息。
★ 可通过模块类型设置实现输入输出信号的灵活设置，输入信号可选择无源常开节点或无源常闭节点输入，输出信号可选择电平输出或脉冲输出。

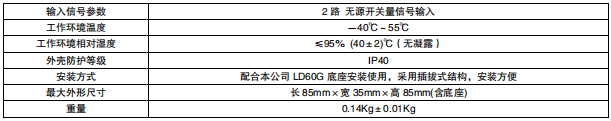

主要技术指标：

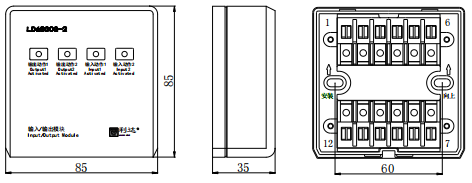

外形结构示意图：

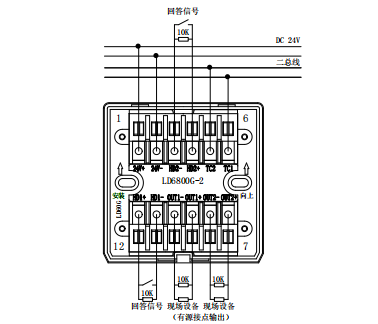

接线示意图：
备注：HD-、OUT-可共用一根线。
安装步骤：与 LD4400G-1 相同。
