利达LD6800G-1输入/输出模块接线安装技术

作者：发布时间：2025-02-22 15:22:16点击：329

信息摘要：

介绍：

利达LD6800G-1输入/输出模块具有一路输入和一路有源输出，实时监测并上传输入和输出线路的状态，同时可接受来自控制器的命令启动或停止输出。

其作为消防火灾报警系统的功能扩展模块，通过二总线与控制器通信，可以与利达公司生产的全系列火灾报警控制器配合使用。产品采用单片机和智能软件，特殊防潮技术和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制。本产品无污染、功耗低，适用于各种工业及民用建筑。满足 GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》, 取得消防产品认证证书。

功能：

★ 二总线，无极性。

★ 电源总线，有极性。

★ 采用电子编码，占一个地址点（1～255）。

★ 可输出 1 路 DC 24V/1.5A 电压信号。

★ 可输入一个联动设备动作后的反馈输入信号。

★ 电源总线断电、输入线路断线、输出线路短路或断路时，模块返回故障信息。

★ 可通过模块类型设置实现输入输出信号的灵活设置，输入信号可选择无源常开节点或无源常闭节点输入，输出信号可选择电平输出或脉冲输出。

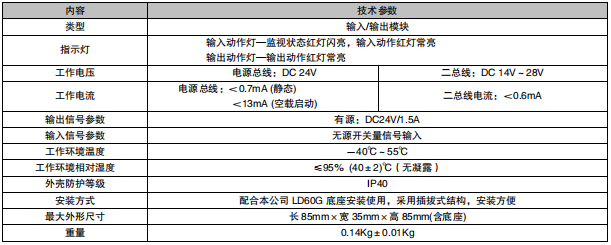

主要技术指标：
