利达J-SA B-M-LD2000ED手动火灾报警按钮（隔爆型）接线安装技术

利达J-SA B-M-LD2000ED手动火灾报警按钮（隔爆型）接线安装技术

介绍：

J-SA B-M-LD2000ED手动火灾报警按钮（以下简称LD2000ED手动报警按钮）采用特殊防潮技术，抗潮湿、抗干扰能力强，该手动报警按钮占一个地 址点，采用电子编码方式编址，操作方便。LD2000ED手动报警按钮与利达公司生产的全系列火灾报警控制器配合使用。当有火情时，人工确认火警后，手 动操作报警按钮，向控制器发出火灾报警信号。满足GB 19880-2005《手动火灾报警按钮》、GB/T 3836.1-2021 《爆炸性环境 第1部分：设备通用要求》、 GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳‚d‛保护的设备》、GB/T 3836.31-2021《爆炸性环境 第31部分：由防粉尘点燃外壳‚t‛保护的 设备》等标准，防爆标识Ex db ⅡC T6 Gb; Ex tb ⅢC T80℃ Db。主要适用于石油、化工等行业具有防爆要求的场所，适用于1区、2区，含有IIC类爆炸性 气体环境或21区、22区含有ⅢC类导电性粉尘环境的场所。经石油和化学工业电气产品防爆质量监督检验中心、应急管理部消防产品合格评定中心及 消 防电子产品质量检验检测中心按照CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》检验和审核，符合要求，取 得防爆合格证和消防产品3C认证证书。

功能：

★ 二总线、无极性，采用专用嵌入式 MCU。

★ 采用电子编码方式，占用一个地址，编址范围（0～255）。

★ 室外型，具有防爆防尘功能。

★ 备有一组无源常开输出接点。

★ 启动零件可重复使用，报警复位通过专用钥匙完成。

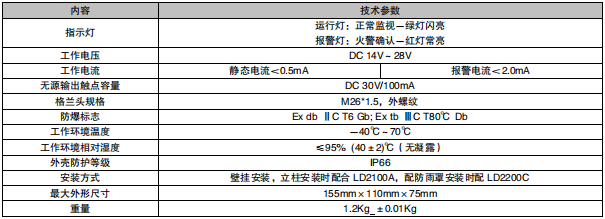

主要技术指标：

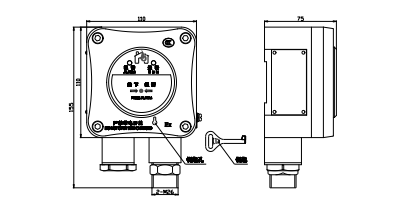

外形结构示意图：

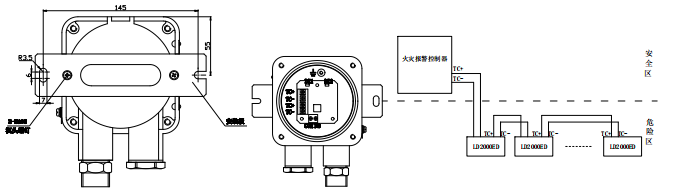

安装及接线示意图：

安装步骤：

★ LD2000ED 手动报警按钮由‚前盖组件‛和‚后壳‛两部分组成；从包装盒中取出后将前盖组件和后壳分开，取出后壳，将前盖组件部分暂时保存于包装盒中。

★ 电子编码方式：将编址器上标有‚二总线‛的端口，与手动火灾报警按钮的‚TC+、TC-‛两端子用连接线相连接，编写相应的地址号。(编址操作方法见编址器使用说明书)

★ 将导线从后壳的入线孔穿过，按照接线方式接好线。

★ 先将安装板和底壳固定，再将安装板固定在墙面上。室外安装时需配 LD2200C 防雨罩。

★ 系统检验合格后，将后壳与前盖组件再装配固定成一体。

★ 接地点接入大地。
