利达J-SA B-M-LD2003Ex 手动火灾报警按钮（防爆型）（本安防爆，编码型）接线安装技术

利达J-SA B-M-LD2003Ex 手动火灾报警按钮（防爆型）（本安防爆，编码型）接线安装技术

介绍：

利达J-SA B-M-LD2003Ex 手动火灾报警按钮采用特殊防潮技术，抗潮湿、抗干扰能力强，该手动火灾报警按钮占一个节点地址，采用电子编码方式编址，操作方便。J-SA B-M-LD2003Ex 手动火灾报警按钮通过防爆中继模块与我公司生产的全系列控制器配合使用。当有火情时，人工确认火警后，手动操作报警按钮，向控制器发出火灾报警信号。主要适用于石油、化工等行业具有防爆要求的场所。

J-SA B-M-LD2003Ex 手动火灾报警按钮须配合安全栅组成本安防爆系统，该系统符合 GB/T 3836.1-2021《爆炸性环境第 1 部分：设备 通用要求》和 GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型‚i‛保护的设备》标准，防爆标志 Ex ibⅡC T6 Gb；经石油和化学工业电气产品防爆质量监督检验中心、应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照 GB 19880-2005 《手动火灾报警按钮》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》检验和审核，符合要求，取得防爆合格证和消防产品 3C认证证书。

功能：

★ 二总线、无极性，采用专用嵌入式 MCU。

★ 采用电子编码方式，占用一个地址，编址范围（1～255）。

★ 具有防爆功能，须配接 LD4800G-A 中继模块。

★ 具有手动复位功能，启动零件可重复使用，报警复位通过专用钥匙完成。

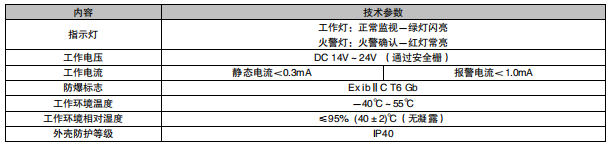

主要技术指标：

外形结构示意图：与 LD2003G 相同。

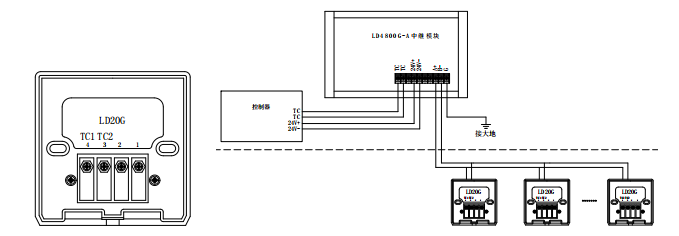

 端子图与接线示意图：

安装步骤：

★ 固定底座：将导线从 LD20G 底座背面进线孔穿入，用 M4 螺钉把底座固定在 86H50 预埋盒上。

★ 接线：如布线示意图所示，将各导线与相应端子正确连接。

★ 电子编码方式：将编址器上标有‚二总线‛的端口，与手动火灾报警按钮的‚TC1，TC2‛两端子用连接线相连接，编写相应的地址号。（编号操作方法见编址器使用说明书）。

★ 系统接线查验后，将手报与底座方向对正，扣在底座上，并按压使两部分扣紧合缝。

★ 安装要求：按照 GB/T 3836.15 爆炸性气体环境用电气设备 第 15 部分 危险场所电气安装（煤矿除外）的有关规定进行。安全栅到按钮之间连接电电缆或导线允许的总的更大 分布电容（Cc）为 0.02μF ，更大 分布电感（Lc）为 1mH。
