利达JTY-GF-LD3901EB 独立式光电感烟火灾探测报警器接线安装技术

利达JTY-GF-LD3901EB 独立式光电感烟火灾探测报警器接线安装技术

介绍：

利达JTY-GF-LD3901EB独立式光电感烟火灾探测报警器是依据国标GB 20517-2006和公共安全行业标准GA 1151-2014及市场需求而设计开发的。

LD3901EB 报警器是一款物联网火灾探测器，采用光电型感应器对烟雾采集处理，经由窄带物联网 NB-IoT 传送数据到网络平台服务器，手机端微信

和短信，烟雾浓度、电池状态、无线信号质量均可上传。LD3901EB 报警器具有声光指示，光指示为双色高亮 LED，声指示为高分贝压电蜂鸣器，并

采用大容量锂电池供电，使用寿命高达 3 年。LD3901EB 报警器作为一款物联网设备，不需要布线，采用无线传输，非常适合安装于不方便布线的场

合，适合于各种工业及民用建筑，尤其适合安装于室内。经应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照 GB

20517-2006《独立式感烟火灾探测报警器》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-02《强制性产品认证实施细则》检验和审核，

符合认证要求，取得消防产品 3C 认证证书。

功能：

★ 独立式，3.0V 锂电池供电，正常工作时间可达三年。

★ 电池有防错接功能，反接不会损坏，但无法工作。

★ 使用 NANO SIM 卡或 SMD SIM 卡，NANO SIM 卡可更换插拔，全网通，电信、移动、联通卡均可使用。

★ 感应到火情后发出声响、火情消除后自动复位。

★ 正常工作 40 秒绿色闪烁，火警时 1 秒红色闪烁，并发出连续短促报警声。

★ 迷宫故障时 5 秒闪一次黄灯，40 秒蜂鸣器响两声；电池欠压时 5 秒闪一次黄灯，40 秒蜂鸣器响一声。

★ 配有一个消音/自检按钮，无火警时，按一次，报警器进行自检，有火警时，按一次消音。

★ 配有红外遥控接收装置，探测器报警后，使用任何红外遥控器对准探测器红点处按一次可消音。消音功能 1 分钟有效，1 分钟后如有火情，报警器

继续报警。

★ 具有黑烟报警功能。

★ 电池安装后或长按按键，探测器开始入网，红绿灯交替点亮，等灯熄灭，如响一声表示成功，响 3 声表示失败。

★ 可与手机绑定。关注[利达智能消防]公众号并添加设备后，设备火警故障等事件以通知形式推送至用户微信，设置手机号码后，设备火警事件以短信

形式发送到用户手机。

★ 配有利达智能消防管理平台[lh.beijingleader.com.cn]，登录后可以管理添加的所有设备，查看设备状态和历史记录。

主要技术指标：

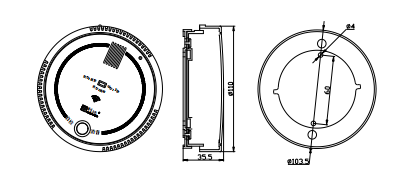

结构与安装尺寸图：

安装步骤：

★ 逆时针旋转上罩，使报警器与底座分离。

★ 安装底座：底座安装方式有两种，一种为螺钉安装，一种为双面胶安装。

螺钉安装：用 2 个 M4*16 的自攻螺钉把底座固定在天花板或墙面上。

双面胶安装：先将双面胶居中粘贴在底座，再将底座固定在天花板在墙面上。

★ 底座与报警器边缘上设置有对准标记，使报警器与底座上标记对齐，把报警器沿顺时针方向旋转，直至报警器锁紧到底座上。

注意：如果电池未安装入电池盒内，则报警器无法装入底座上。

★ 安装好后，应对报警器进行测试，请按自检按钮，此时报警器应该进入‚测试‛报警状态。

★ 安装位置应避免安装在多灰尘、多昆虫、多蒸汽、空调出风口或其它气体流通很强的位置。

注意：产品投入使用前，安装空间有污染、有灰尘的情况下不建议摘掉防尘罩。投入使用后务必摘下防尘罩。
