利达JTY-GF-LD3902EN 独立式光电感烟火灾探测报警器接线安装技术

利达JTY-GF-LD3902EN 独立式光电感烟火灾探测报警器

介绍：

JTY-GF-LD3902EN 独立式光电感烟火灾探测报警器，是依据国标 GB 20517-2006 及市场需求而设计开发的。 LD3902EN 报警器是采用光电型感应器对烟雾采集，内置专用报警芯片独立处理采集的数据，性能可靠，灵敏度高。指示灯指示报警器工作状态，报警器正常监测时，指示灯间隔约 40 秒闪烁指示，发现火情后，指示灯为间隔约 1 秒闪烁指示，并发出‚滴、滴‛报警声，直到报警器内感应不到烟雾。报警器采用 3V 锂电池供电，独立应用，无需外部接线，操作方便，抗干扰能力强。结构设计无污染，抗潮湿。这种报警器尤其适合安裝在起居室和卧室內。经应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照 GB 20517-2006《独立式感烟火灾探测报警器》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-02《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证证书。

功能：

★ 独立式，3V 锂电池供电, 正常工作时间可达三年。

★ 感应到火情后发出声响、火情消除后自动复位。

★ 电池欠压后声响提示需更换电池。

★ 配有自检按钮检测报警器。

★ 配有消音按钮在报警器报警后实现静音功能。

★ 配有红外遥控接收装置，探测器报警后，使用任何红外遥控器对准探测器红点处按一次可消音。消音功能 1 分钟有效，1 分钟后如有火情，报警器

继续报警。

★ 具有黑烟报警功能。

★ 具有外接互联端子，最多可与 10 个报警单元互联实现共同报警。

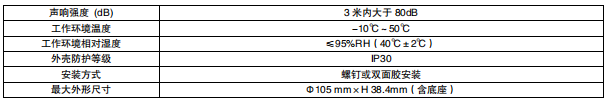

主要技术指标：

安装步骤：

★ 逆时针旋转上罩，使报警器与底座分离。

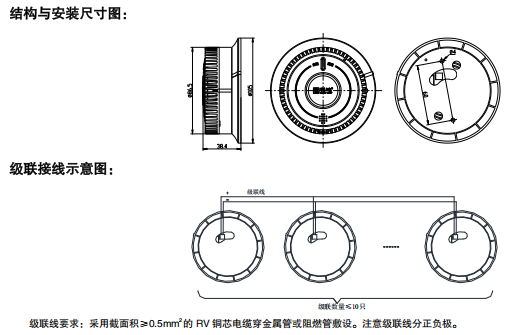

★ 安装底座：底座安装方式有两种，一种为螺钉安装，一种为双面胶安装。如探测器需级联，在底座安装前将级联线插头从底座的开孔处引出。

螺钉安装：用 2 个 M4*16 的自攻螺钉把底座固定在天花板或墙面上。

双面胶安装：先将双面胶居中粘贴在底座，再将底座固定在天花板在墙面上。

★ 底座与报警器边缘上设置有对准标记，使报警器与底座上标记对齐，把报警器沿顺时针方向旋转，直至报警器锁紧到底座上。

注意：如果电池未安装入电池盒内，则报警器无法装入底座。

★ 安装好后，应对报警器进行测试，请按自检按钮，此时报警器应该进入‚测试‛报警状态。

★ 安装位置应避免安装在多灰尘、多昆虫、多蒸汽、空调出风口或其它气体流通很强的位置。

注意：产品投入使用前，安装空间有污染、有灰尘的情况下不建议摘掉防尘罩。投入使用后务必摘下防尘罩。
