新疆利达LD9204EN总线联动控制盘接线安装技术
介绍：
LD9204EN 是依据 GB16806-2006《消防联动控制系统》设计开发的。该产品具备 128 路总线控制的功能。通过 CANBus 与本公司在产的全系列火
灾报警控制器配套使用。每路具有一个启停按键，启动、反馈、故障指示灯各一个。盘的面板上还具备一个盘工作指示灯、盘按键锁状态指示和一个解锁
按键。盘面占用空间为 6U，按键和灯采用了全贴片器件，可依靠全自动化焊接工艺进行生产，生产效率大大提高。
功能：
★ 采用 CANBus、双 RS232 通讯方式，通过 CANBus 与在产全系列控制器配接使用。
★ 每台最多控制 128 路总线控制。
★ 每路具备一个启停按键，三个指示灯：启动，反馈，故障灯各一个。
★ 具备按键锁定功能，当一定时间内没有按键操作时会自动锁定键盘。
★ 具备一个按键解锁键，一个允许指示灯。

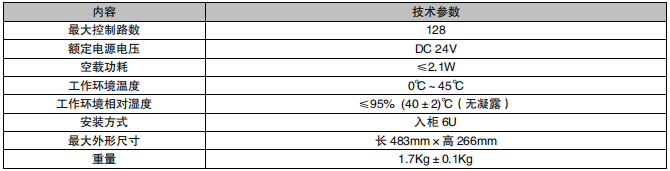

主要技术指标：

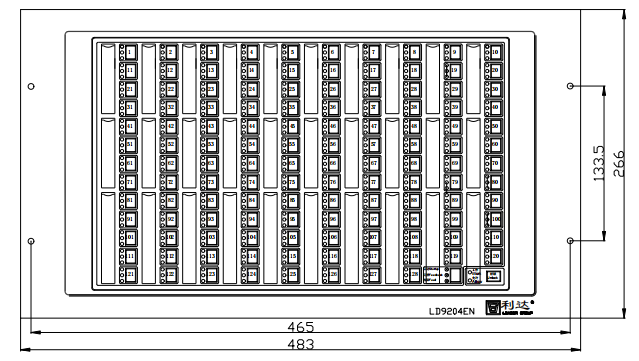

外形结构示意图：
接线方式：
与 LD128EII、LD128E2-T、LD988EL 控制器连接时，需要 24V 和 CAN 总线接线端子。
多个盘同时使用时，通讯线可以级联连接。
