贵州“火灾手动报警按钮”工作原理

手动报警按钮工作原理：是由人工手动方式操作的火灾报警辅助设备。手动报警按钮主要设置在建筑物的走廊、楼梯口以及人员密集的公共场所，当安装在墙上时，其底边距地高度宜为 1.3m~ 1.5m ，且应有明显的标志。发生火灾时，敲碎有机玻璃片，由人工直接进行手动操作向火灾报警控制器或消防控制室发出火灾报警信号。

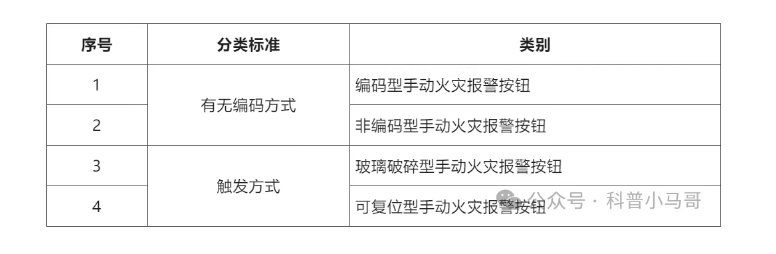

手动报警按钮按是否带电话可分为普通型和带电话插孔型，按是否带编码可分为编码型和非编码型。

一、手动报警按钮概述

如果火灾在初期阶段就被人发现、及时报警，就能大大降低火灾危害，所以《中华人民共和国消防法》第四十四条规定：“任何人发现火灾都应当立即报警”。在设置有火灾自动报警系统的建筑物内，人发现火灾以后，可以通过按下手动火灾报警按钮向火灾报警控制器发出火灾报警信号。

手动火灾报警按钮是通过手动启动器件发出火灾报警信号的装置，用于确认火情和人工发出火警信号。

手动火灾报警按钮一般由外壳、启动机构（易碎型或重复使用型等）、报警确认灯及触点等部件组成。当现场发生火灾时，操作手动火灾报警按钮的启动机构使其动作，手动火灾报警按钮即可向与之相连的火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号后发出火灾声光报警信号，指示报警类型和部位，手动火灾报警按钮的报警确认灯应点亮，并保持至启动机构被更换或手动复原后报警状态被复位。

每个防火分区应至少设置一只手动火灾报警按钮。

手动火灾报警按钮宜设置在疏散通道或出入口处。列车上设置的手动火灾报警按钮，应设置在每节车厢的出入口和中间部位。

从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30m。

手动火灾报警按钮应设置在明显和便于操作的部位。当采用壁挂方式安装时，其底边距地高度宜为1.3m～1.5m，且应有明显的标志。

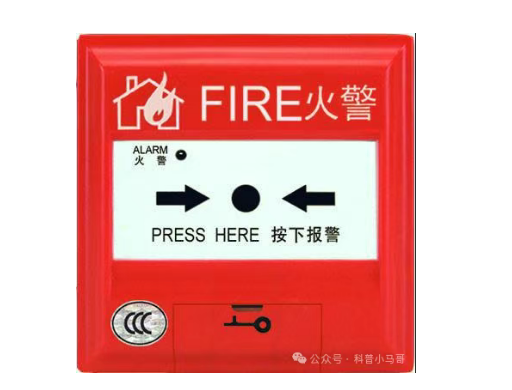

当发现火警时，对准白色面板正中圆形的黑色标识，按下，消防控制室就能接收到这个手动火灾报警按钮的报警信号了，左边的火警确认灯正常状态下为闪亮，当按下操作面板，火警确认灯会变成常亮。

下方两个小孔是复位钥匙的插孔，把钥匙插进去，往上一顶，手动火灾报警按钮就被复位了。右下方插孔就是消防专用电话的插孔，使用的时候只需把手提式专用电话分机的插头插进去就可以呼叫消防控制室的消防电话总机并且进行通话。

1、设置手动报警按钮的目的是报警，消防控制中心主机(或区域火灾报警控制器)接到报警后，需经确认(排除误报)后，方可发出联动控制信号，其性质等同于探测器报警，其管线为报警线路，没有耐火要求;设置消火栓按钮的目的是为了启动消防泵(直接送至消防泵控制柜)，并不需要经过消防中心确认，其管线属于控制线路，有耐火要求。

2、规范规定，消火栓按钮也须报出地址，一般接线方式如下：所有消火栓按钮的常闭触点串联，接至消防泵控制柜用于启动消防泵;消火栓按钮的常开触点经输入模块纳入火灾自动报警系统并在消防控制中心主机上报出地址;消火栓按钮指示灯并联，由消防泵控制柜反馈的启泵信号点亮。(规范规定，消火栓按钮所接线路电压低于50V)。

3、消火栓按钮在火灾自动报警系统关闭或发生故障时，一样可以直接启动消防泵。

4、目前有些消防公司的产品，其消火栓按钮带有地址编码。

5、消火栓按钮和手动报警按钮从设置原理和功能上说不能相互代替。从实际使用方法和效果上看两者的区别较为模糊(特别是如果消火栓按钮启泵信号先送至消防中心，然后再从消防中心再接至消防泵控制柜)，也一直存在不同看法。由于火灾自动报警系统设计规范中并未明确规定必须设置消火栓按钮，因此有些工程在只在消火栓旁边设置手动报警按钮，同时兼消火栓按钮的功能(消火栓内未设消火栓按钮)，这种做法也通过了消防部门的验收。

6、至于手报和消火栓按钮能不能互相替代的问题，答案是明确的，消火栓按钮与手动火灾报警按钮的使用目的不同，不能互相替代。在GB50116-2013《火灾自动报警系统设计规范》4.3消火栓系统的联动控制设计的条目说明中有原文“消火栓按钮与手动火灾报警按钮的使用目的不同，不能互相替代。”，如下图。

二、手动报警按钮安装工序

底座安装、校线、接头、压接冷压端头、底座压线、编码、安装、测试等。

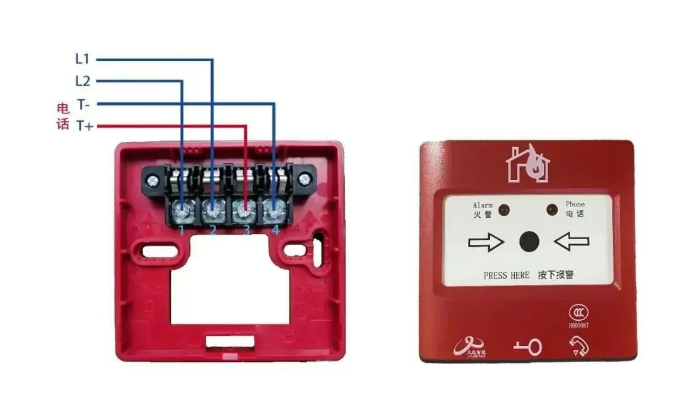

手动火灾报警按钮底座1、2引脚接火灾报警控制器引来的回路二总线，3、4引脚接消防电话线路，安装前采用智能配套的编码器对手动火灾报警按钮进行编址，在编码器上输入要编写的地址，连接手动火灾报警按钮背后的1、2引脚，按下写入键后编码完成。

1、每个防火分区应至少设置一只手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于30m。手动火灾报警按钮宜设置在疏散通道或出入口处。列车上设置的手动火灾报警按钮，应设置在每节车厢的出入口和中间部位。

2、手动火灾报警按钮应设置在明显和便于操作的部位。当采用壁挂方式安装时，其底边距地高度宜为 1.3m～1.5m ，且应有明显的标志。

3、隧道出入口和隧道内每隔100m～150m处，应设置报警电话和报警按钮

4、设有手动火灾报警按钮或消火栓按钮等处，宜设置电话插孔，并宜选择带有电话插孔的手动火灾报警按钮。

5、手动火灾报警按钮的安装，应符合下列规定：

（1）手动火灾报警按钮应设置在明显和便于操作的部位，其底边距地（楼）面的高度宜为1.3m～1.5m，且应设置明显的 性标识；

（2）应安装牢固，不应倾斜；

（3）连接导线应留有不小于150mm的余量，且在其端部应设置明显的 性标识。

6、展品、商品、货柜，广告箱牌，生产设备等的设置不得影响防火门、防火卷帘、室内消火栓、灭火剂喷头、机械排烟口和送风口、自然排烟窗、火灾探测器、手动火灾报警按钮、声光报警装置等消防设施的正常使用。

7、在消防控制室内，应置备有关消防设备用房、通往屋顶和地下室等消防设施的通道门锁钥匙、防火卷帘按钮钥匙、手动报警按钮恢复钥匙等，并分类标志悬挂。

8、检测：手动报警按钮被触发时，应向报警控制器输出火警信号，同时启动按钮的报警确认灯；应能手动复位

9、地铁：下列部位应设置带地址的手动报警按钮：

（1）车站公共区、设备管理区、车辆基地内的设备区和办公区、主变电所；

（2）地下区间纵向疏散平台的侧壁上；

（3）其他长度大于30m的封闭疏散通道；

（4）车站内的消火栓箱旁应设置带地址的手动报警按钮。

10、对可恢复的手动火灾报警按钮，施加适当的推力，检查其是否发出火灾报警信号。

11、报警按钮应设红色报警确认灯，报警按钮启动零件动作，报警确认灯应点亮，并保持至报警状态被复位。如通过报警确认灯显示报警按钮其他工作状态，被显示状态应与火灾报警指示时的状态有明显区别。确认灯点亮时在其正前方2m处，光照度不超过500 lx的环境条件下，应清晰可见。

12、报警按钮动作后应仅能使用工具通过下述方法进行复位：

（1）对启动零件不可重复使用的，更换新的启动零件；

（2）对启动零件可重复使用的，复位启动零件。

13、产品标志报警按钮的标志应符合下述要求：

（1）每只报警按钮应清晰标注如下信息：

① 本标准标准号；

② 制造商名称或商标；

③ 型号；

④ 接线端子标注；

⑤ 制造日期、产品编号和产地。

（2）标志上如使用不常用的符号或缩写，应在报警按钮的使用说明书中说明；

（3）标志在报警按钮安装维护过程中应清晰可见；

（4）标志不应贴在螺丝或其他易被拆卸的部件上

14、报警按钮需要强制认证：

（1）玻璃破碎按钮；

（2）可复位报警按钮。

（1）通过观察手动报警按钮的指示灯及启动零件判断手动火灾报警按钮是否处于正常监视状态；

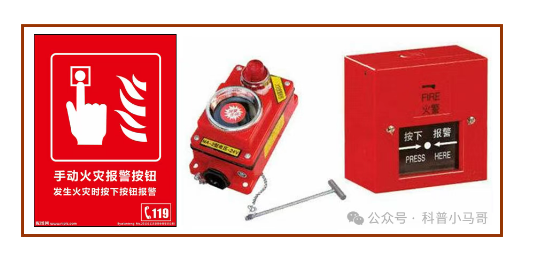

（2）通过外观结构特征，识别手动火灾报警按钮是玻璃破碎型还是可复位型。对于常见的编码型手动火灾报警按钮，如果报警确认灯完全熄灭，说明手动火灾报警按钮可能出现故障，需要进一步检测或维修；

使手动火灾报警按钮处于离线状态（从底座旋出）；

直接按下手动火灾报警按钮或直接按下手动火灾报警按钮上的启动零件。

对玻璃破碎型手动火灾报警按钮，将测试钥匙旋至正常位置后拔出钥匙；对可复位型手动火灾报警按钮，利用专用的复位工具进行复位操作，最后复位主机。

根据检查测试结果，规范填写消防控制室值班记录表；若发现故障，还应填写建筑消防设施故障维修表。

（1）外观应完好，无明显损伤；

（2）紧固部件无松动，启动零件不应破碎、变形或移位；

（3）报警按钮编码应与竣工图标识、控制器显示相对应；

（4）被触发时，应向火灾报警控制器输出火警信号；

（5）报警按钮与火灾报警控制器手动复位后，按钮的报警状态与火灾确认指示灯应能复位。

（1）、（2）、（3）项：目测，手动检查。

（4）、（5）项：使报警按钮动作后，观察按钮火警确认灯的点亮情况；检查控制器火灾报警情况、火警信息显示和记录情况。复位手动报警按钮的机械机构，手动操作控制器的复位键，观察按钮火警确认灯的熄灭情况。对可恢复的手动报警按钮，使报警按钮动作，报警按钮应发出火灾报警信号。对不可恢复的手动报警按钮应采用模拟动作的方法使报警按钮发出火灾报警信号，报警按钮应发出火灾报警信号。
