利达JB-QG-LD128E2-T 火灾报警控制器/消防联动控制器接线安装技术

利达JB-QG-LD128E2-T 火灾报警控制器/消防联动控制器接线安装技术

介绍：

利达JB-QG-LD128E2-T 火灾报警控制器/消防联动控制器是智能化的二总线火灾自动报警设备，采用稳定、可靠的嵌入式控制部件及 DCS 的设计方式，

保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。该控制器配合本公司全系列总线产品及其它相关设备，广泛应用于大、中型以上工程项目。

满足 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动控制系统》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制

性产品认证实施细则》，取得消防产品 3C 认证。

功能：

★ 集中区域兼容型控制器，采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况。

★ 超大规模的单机容量：更大 32 回路，最多 5120 个地址点,多线直控输出点最多 159 个，总线输出点最多 512 个。

★ 网络容量：64 台控制器、256 回路、65536 个地址点。

★ 采用彩色 12.1 英寸液晶屏，丰富的图形功能，可显示详细设备信息和曲线图，指示灯指示关键状态。

★ 采用方便灵活的触摸屏操作，还可外扩鼠标及键盘进行操作。

★ 中、英文显示灵活切换，满足产品国际化的要求。

★ 支持分区的设置和操作，可以将有联动关系的报警和输出设备编入一个或者多个分区内，简化逻辑关系。

★ 具有 CANBus 接口，可通过 LD6900 系列通讯转换卡与其他设备联网。

★ 用基于 ARM 平台的 RISC 嵌入式 CPU，具有功耗低，处理速度快，稳定运行等特点。

★ 采用实时抢占多任务嵌入式操作系统，响应时间快。

★ 具有黑匣子功能，存贮 1000 条火警记录， 1000 条设备故障记录， 1000 条请求记录，1000 条启动记录，1000 条反馈记录，1000 条操作记录，1000 条监管报警记录，1000 条气灭记录，1000 条其它故障记录，1000 条运行记录。

★ 具有监管报警功能。

★ 具有回路短路保护、电源短路保护功能。

★ 多线输出可选择两线或三线布线，多线输出两线布线时需要配接 LD6803G 模块。

★ 总线输出电流可达 1.3A，可配接我公司两线制和四线制总线产品。

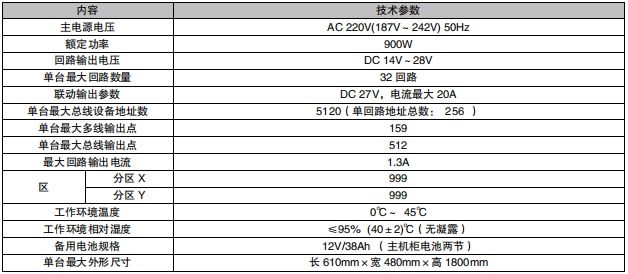

主要技术指标：

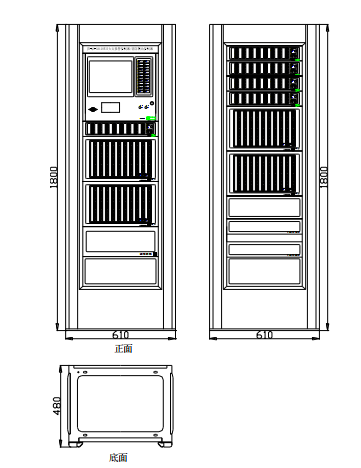

外形结构示意图：

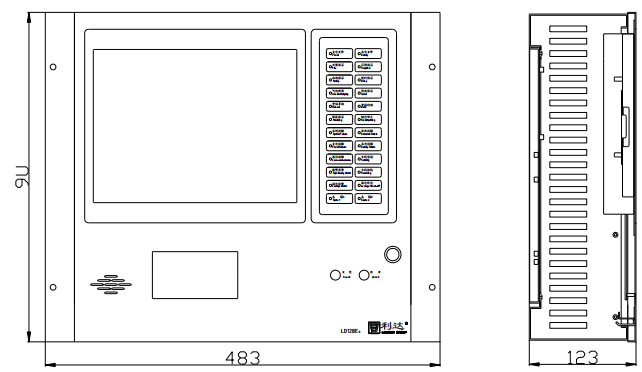

控制器主机外形结构示意图：
