利达JB-QB-LD307家用火灾报警控制器接线安装技术

利达JB-QB-LD307家用火灾报警控制器接线安装技术

介绍：

利达JB-QB-LD307 家用火灾报警控制器是智能化的家用火灾自动报警设备，采用中文彩色液晶显示，集报警及简单控制于一体，1 个回路。该控制器采

用嵌入式控制系统，配合我公司家用全系列探测器，可以单独使用，也可以同我公司生产的全系列火灾报警控制器联网使用。JB-QB-LD307 家用火灾报

警控制器采用便于安装的壁挂式，具有体积小、可靠性高、安装和使用方便等特点，广泛应用于公寓、别墅以及智能化小区等工程项目。满足 GB 22370-2008《家用火灾安全系统》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-04《强制性产品认证实施细则》,取得消防产品 3C 认证证书。

功能：

★ 本机容量：1 回路。

★ 全中文操作界面，3.5 寸液晶屏显示各种信息，指示灯指示关键状态。

★ 具有 2 路无源接点输出。

★ 具有黑匣子功能，存储 200 条火警、200 条故障、200 条其它记录。

★ 可通过总线接收外部设备火警、故障信息。

★ 具有回路短路保护与电源短路保护功能。

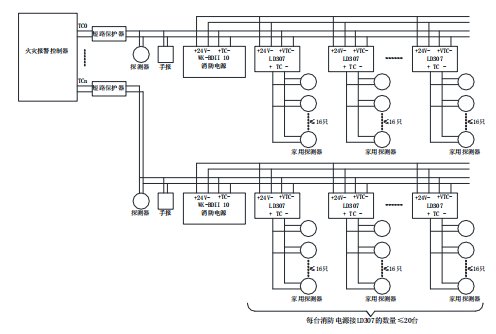

★ 可以通过二总线与火灾报警控制器连接组网使用，所占地址点有两种模式可选，单地址点或多地址点，多地址最少占四个地址（3 个自身+1 个外接

总线设备），最多占 19 个地址（3 个自身+16 个外接总线设备）。

★ 编程配置数据，用户使用本公司专用软件可以完成配置数据的编程，通过 U 盘完成配置数据库的下载，可以方便地实现对设备类型开关、描述信息、

电话号码等的编辑。

★ 需配移动通信 SIM 卡，发生火警后，本机可以循环拨打预设的两组电话号码，可以设置循环拨打次数。

★ 采用 DC 24V 电源作为系统主电，需配接专用壁挂电源 WK-BDII 10 使用。壁挂电源 WK-BDII 10 需接二总线，占两个地址点。

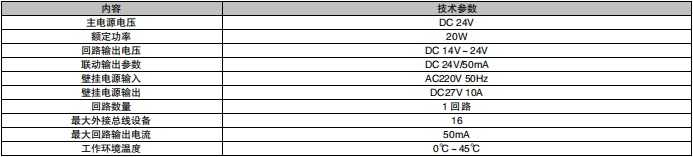

主要技术指标：

外形结构示意图：
