利达LD128E(T)-C火灾显示盘（两线制）接线安装技术

利达LD128E(T)-C 火灾显示盘（两线制）接线安装技术

介绍：

LD128E(T)-C 我公司最新研发的两线制火灾显示盘，用来配合我公司生产的全系列火灾报警控制器进行火警监测，采用大屏幕液晶，显示内容更全面，配和发光二极管，状态显示更直观，采用无极性两总线低功耗设计，现场布线更方便。满足 GB 17429-2011《火灾显示盘》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》，取得消防产品 3C 认证。

功能：

★ 二总线，无极性，无需外接 DC24V 电源。

★ 采用电子编码，占一个地址点(0～255)。

★ 160×160 液晶屏显示，具有中英文切换显示功能，每条记录可显示 16 个汉字中文描述信息，和 8 个汉字设备类型。

★ 显示范围及内容由显示盘自身设定，每台火灾显示盘均可设置六个显示范围，在每个显示范围内探测器的地址可以是单独的一个地址或是连续的地址。

★ 每台火灾显示盘最多可以显示 512 个火警及 512 个故障信息，可以跨主机跨回路显示。若火警信息、故障信息大于 512 个，后面的信息将不再接收。

★ 可以设为通显模式，显示所有火警及故障。

★ 具备 USB 接口，可以通过 U 盘进行数据导入。

★ 全网络所有火灾显示盘使用同一数据，可显示全网络火警信息。

★ 可配接我公司在售的全系列火灾报警控制器。

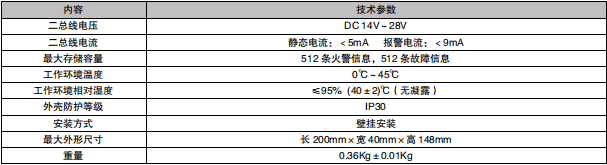

主要技术指标：

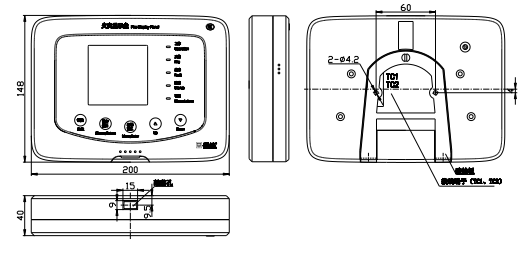

外形结构示意图：

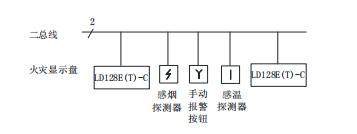

接线示意图：
