利达LD1000ED 火灾声光警报器（隔爆型）接线安装技术

利达LD1000ED 火灾声光警报器（隔爆型）接线安装技术

介绍：

LD1000ED火灾声光警报器采用特殊防潮技术，抗潮湿、抗干扰能力强，该火灾声光警报器占一个节点地址，采用电子编码方式编址，操作方便。可通过设置作为无编码火灾声光警报器使用。LD1000ED 火灾声光警报器与利达公司生产的全系列控制器配合使用。当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。满足 GB/T 3836.1-2021 《爆炸性环境 第 1 部分：设备通用要求》、GB/T 3836.2-2021《爆炸性环境 第 2 部分：由隔爆外壳‚d‛保护的设备》、GB/T 3836.31-2021《爆炸性环境第 31 部分：由防粉尘点燃外壳‚t‛保护的设备》等标准，防爆标识 Ex db ⅡC T6 Gb; Ex tb ⅢC T80℃ Db。主要用于石油、化工等行业具有防爆要求的场所，适用于 1 区、2 区，含有 IIC 类爆炸性气体环境或 21 区、22 区含有ⅢC 类导电性粉尘环境的场所。满足 GB 26851-2011《火灾声和/或光警报器》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》，取得防爆合格证和消防产品 3C 认证证书。

功能：

★ 二总线，无极性，采用专用嵌入式 MCU。

★ DC 24V 二总线无极性。；

★ 采用电子编码，占一个地址点（0～255）。

★ 室外型，具有防爆功能。

★ 可通过设置作为无编码火灾声光警报器使用。

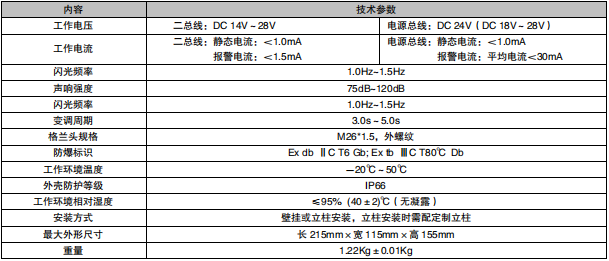

主要技术指标：

外形结构示意图：

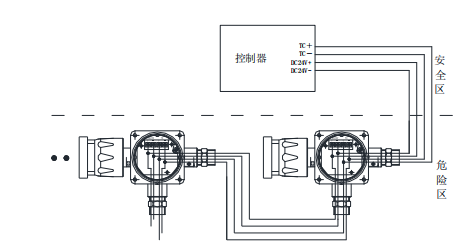

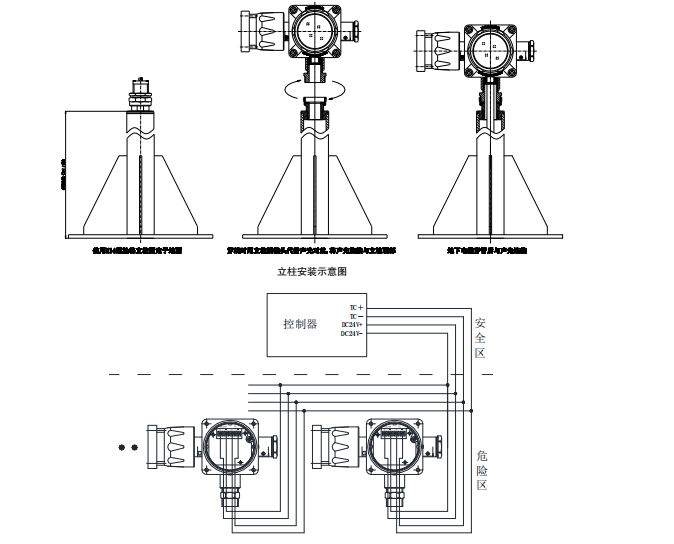

安装及接线示意图：

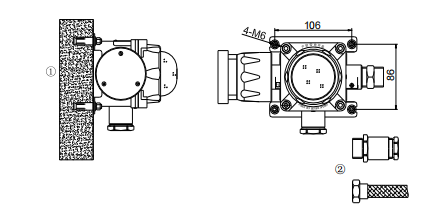

(1)利用膨胀螺栓将火灾声光警报器固定于墙面

(2)穿线后在进线端连接防爆金属软管或格兰头

注：接线时丝堵和对丝可根据现场使用情况随孔内配件一起互换安装位置。

壁挂安装示意图
