利达LD4400G-1输入模块接线安装技术

利达LD4400G-1输入模块接线安装技术

介绍：

 LD4400G-1输入模块采用特殊防潮技术和插拔式结构设计。内置单片机，适时处理采集的输入信息，工作性能稳定可靠，具有较强的抗干扰能力。

可以接收常开无源接点的动作信号，如：水流指示器、压力开关、感温电缆等的动作信号。可以和利达公司生产的全系列火灾报警控制器配合使用。也可以接收可燃气体探测器、紫外火焰探测器等报警后给出的无源接点的动作信号。本产品无污染、功耗低，适用于各种工业及民用建筑。满足 GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》, 取得消防产品认证证书。

功能：

★ 二总线，无极性。

★ 采用电子编码，占一个地址点（1～255）。

★ 可接收一路无源开关接点信号。

★ 可检测无源开关接点线路断线故障。

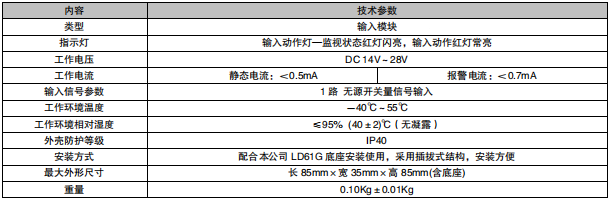

主要技术指标：

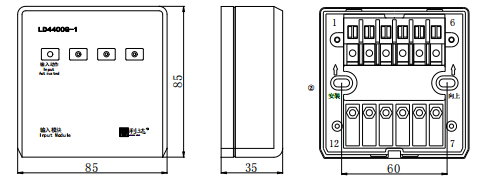

外形结构示意图：

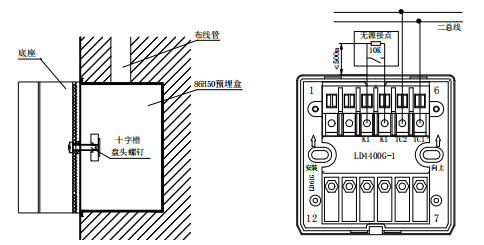

安装及接线示意图：

安装步骤：

★ 固定底座：将导线从底座背面进线孔穿入，用 M4 螺钉将其安装在 86H50 预埋盒固定孔上。

★ 接线：按照接线图和端子图将底座端子正确连接，接线图中有终端电阻的要在末端(远离模块端)接终端电阻(具体接线参照接线图）。

★ 电子编码方式：端子图无 24V 的模块将编址器二总线接到模块的 5、6 端子，端子图有 24V 的模块将编址器二总线接到模块 1、2、5、6 端子，然后编写相应的地址号(具体操作参看编址器的使用说明书）。

★ 系统接线校验后，将模块与底座方向对正，扣在底座上，并按压使两部分扣紧合缝。
