利达LD2004Ex 消火栓按钮接线安装技术（防爆型）（本安防爆，编码型）

利达LD2004Ex 消火栓按钮（防爆型）（本安防爆，编码型）

介绍：

LD2004Ex消火栓按钮采用特殊防潮技术、抗干扰能力强，该消火栓报警按钮占一个节点地址，采用电子编码方式编址，操作方便。LD2004Ex消火栓按钮通过防爆中继模块与我公司生产的全系列控制器配合使用。人工确认火警后，手动操作报警按钮，通过控制器向消防泵发出启动信号，启动消防泵，灭火人员即可持消火栓箱内的水枪就地进行灭火。主要适用于石油、化工等行业具有防爆要求的场所。LD2004Ex 消火栓按钮须配合安全栅组成本安防爆系统，该系统符合 GB/T 3836.1-2021《爆炸性环境第 1 部分：设备 通用要求》和 GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型‚i‛保护的设备》标准，防爆标志 Ex ibⅡC T6 Gb；适用于 1 区、2 区，含有 IIA、IIB 类，TI～T6 组爆炸性气体混合物场所。经石油和化学工业电气产品防爆质量监督检验中心、应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照 GB 16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》检验和审核，符合要求，取得防爆合格证和消防产品认证证书。

功能：

★ 二总线、无极性，采用专用嵌入式 MCU。

★ 采用电子编码方式，占用一个地址，编址范围（1～255）。

★ 启动零件可重复使用，报警复位通过专用钥匙完成。

★ 具有防爆功能，需配接 LD4800G-A 中继模块。

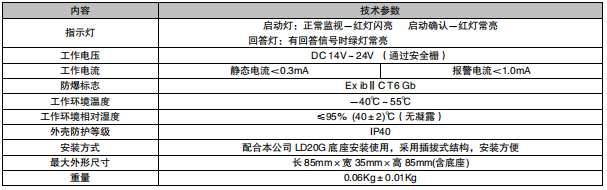

主要技术指标：

外形结构示意图： 与 LD2004G 相同。

端子示意图：与 LD2003Ex 相同。

接线示意图：与 LD2003Ex 相同。
