利达JTY-GM-LD3000EN/C 点型光电感烟火灾探测器（编码型）接线安装技术

利达JTY-GM-LD3000EN/C 点型光电感烟火灾探测器（编码型）

介绍：

利达JTY-GM-LD3000EN/C 点型光电感烟火灾探测器内置单片机，具有现场参数采集的能力，并能实时处理，同时向控制器传递正常、火警信号，并可 向控制器上报现场烟浓度的数据。指示灯指示探测器工作状态，探测器正常监测时，指示灯为间隔约 10 秒闪烁指示，发现火情后，指示灯为常亮，直到 接收到控制器的复位信号为止。每个 LD3000EN/C 占用控制器一个地址点，采用电子编码方式编码，操作方便；抗干扰能力强，可靠性高；结构设计无污 染，抗潮湿；LD3000EN/C 广泛应用于工业及民用建筑。配接 LD10EN 底座与我公司生产的全系列火灾报警控制器配合使用。经应急管理部消防产品合格 评定中心及 消防电子产品质量检验检测中心按照 GB4715-2005《点型感烟火灾探测器》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-01 《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品 3C 认证证书。

 功能：

★ 二总线、无极性。

★ 采用专用嵌入式 MCU 技术的第二代分布智能型产品。

★ 采用电子编码方式，占一个地址点。

★ 具有黑烟报警功能。

★ 模拟量感烟探测器，可上传给控制器现场烟浓度数据。

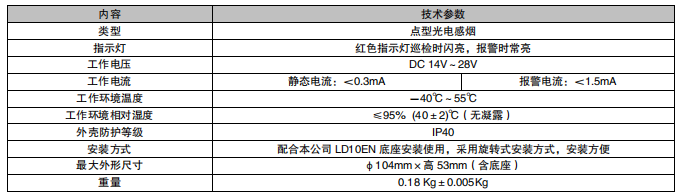

主要技术指标：

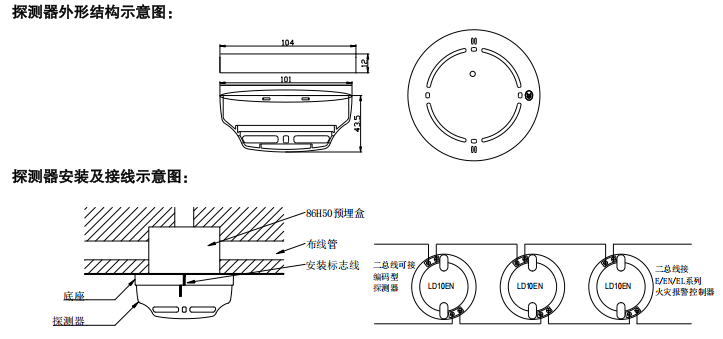

安装步骤：

1) 将每只探测器写入地址。使同一回路的每只探测器对应 的一个地址点（地址范围 0～255）。（探测器写地址的具体操作方法见编址器使用说 明书）。

2) 将探测器底座用 M4 螺钉固定在 86H50 预埋盒上，中心距为 49mm～79.5mm。注意：探测器的更大 安装高度：12m，更大 保护面积：80m2。 安装位置应避免安装在多灰尘、多昆虫、多蒸汽、空调出风口或其它气体流通很强的位置。

3) 将两根探测总线分别连接到探测器底座的接线端子上。

4) 将探测器上的安装标志与底座上的安装标志对齐，放入底座中，顺时针旋转探测器至紧固。

注意：产品投入使用前，安装空间有污染、有灰尘的情况下不建议摘掉防尘罩。投入使用后务必摘下防尘罩。
