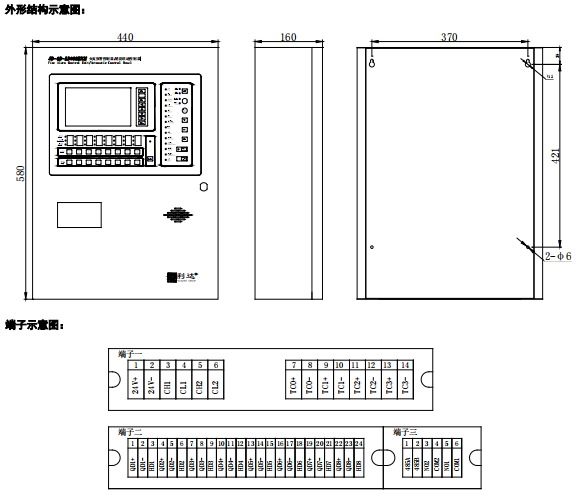

利达JB-QB-LD988ENM 火灾报警控制器/消防联动控制器接线技术

作者: 发布时间:2024-12-03 13:58:52点击:4125

信息摘要:

利达JB-QB-LD988ENM 火灾报警控制器/消防联动控制器接线技术

介绍:

利达JB-QB-LD988ENM火灾报警控制器/消防联动控制器(以下简称 LD988ENM)是利达公司为满足消防市场的需求而研制的新一 代火灾报警控制器。采用模块化设计,使用嵌入式实时操作系统,具有可靠、高效和良好的可扩展性等特点。该机型可以单 独使用,也可以联网构成一个多机网络系统使用。配合我公司的全系列总线产品及其他相关设备,可广泛应用于中小型项目。 满足 GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、 CCCF-HZBJ-01《强制性产品认证实施细则》。

功能:

★ 本机容量:4 回路,更大 1024 个地址点,7 路多线输出和 1 路声光警报专用输出。

★ 采用 800×480 全彩液晶屏显示各种信息,指示灯指示关键状态,具有信息打印功能。

★ 采用方便灵活的触摸屏操作,以及辅助的按键操作。

★ 具有 1 路公共火警无源接点输出,1 路公共故障无源接点输出。

★ 用户使用 PC 机软件完成配置数据的编程,提供 U 盘接口通讯方式实现配置数据的上传和下载。

★ 提供 RS485、CAN、串口通讯等多种通讯接口。

★ 具有黑匣子功能,可以记录 9 类事件的历史记录信息,分别为火警 10000 条、故障 20000 条、启动 10000 条、屏蔽 10000 条、气体灭火 10000 条、延时 10000 条、监管 10000 条、反馈 10000 条、控制器操作 10000 条。

★ 外部设备可通过总线直接控制,也可通过多线手动盘手动控制。

★ 具有回路短路保护与电源短路保护功能。

★ 多线输出兼容两线或三线布线,多线输出选择两线布线时需要配接 LD6803 模块。

★ 总线输出电流可达 1.8A。




系统框图:与 JB-QG-LD128E2-T 相同。

布线要求:与 JB-QG-LD128E2-T 相同。
